Windows2000で帳票用紙を使うには

ＭＷＭ編集局

　

マイツールでドットプリンタを使用する場合、ＰＳＥＴ命令の９番「接続プリンタ機種」を、「６０‥ＥＳＣ／Ｐ　ドットプリンタ（モノクロ）」または「７０‥ＥＳＣ／Ｐ　ドットプリンタ（カラー）」に設定しておけば、ＰＦ命令で帳票用紙を使った連続印刷が行えます。
ＰＦデザインページで設定した印刷範囲に従って、改ページや横の繰り返し印刷が行えるため、インチサイズに適合した用紙であれば、思い通りの印刷が行えます。

ただし、ＯＳにＷｉｎｄｏｗｓ2000を使用している場合、印刷はＧＤＩモードのみに対応しているため、９番「接続プリンタ機種」は、「１００‥ＧＤＩ　Ｗｉｎｄｏｗｓプリンタ（モノクロ）」または「１１０‥ＧＤＩ　Ｗｉｎｄｏｗｓプリンタ（カラー）」しか選択できません。この状態では、Ｗｉｎｄｏｗｓ上で設定された用紙サイズを基に、プリンタの動作が制御されるため、ＰＦデザインページで設定した印刷範囲は無視されます。その結果、横の繰り返しが行えなかったり、用紙の途中で改ページされてしまいます。

Ｗｉｎｄｏｗｓ９５・９８で使っていたＰＦデザインページを使って、Ｗｉｎｄｏｗｓ２０００で同じようにドットプリンタを使おうとしたところ、印刷の途中で改ページされてしまったり、横の繰り返しが思うようにできなくてお悩みの方が多いと思います。
たいていの場合は、ＰＦ命令で使用する用紙のサイズを、Ｗｉｎｄｏｗｓに登録し、プリンタドライバで登録した用紙を印刷で使用するように設定すれば、正しく連続印刷が行えるようになります。
今回は、その方法について説明します。

　

＊ お使いになるハードの環境によっては、Ｗｉｎｄｏｗｓの設定をみだりに変更できない場合があります。
＊ 他のハードとネットワークを構築している場合は、ネットワーク管理者に相談の上、お試しください。

・Ｗｉｎｄｏｗｓ２０００に新しい用紙を登録する

Ｗｉｎｄｏｗｓ２０００では、登録されている用紙サイズにしたがって、印刷する領域が設定されます。登録済みの用紙（１０ × １１インチなど）とは異なるサイズの帳票用紙を使用する場合は、あらかじめＷｉｎｄｏｗｓ２０００に用紙を登録する必要があります。
ここでは、横幅８インチ、縦幅４インチの帳票用紙をＷｉｎｄｏｗｓ２０００に登録する方法を説明します。

　

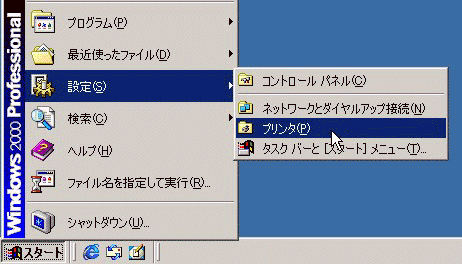

１． ［スタート］ボタンから［設定］−［プリンタ］を選択します。

　

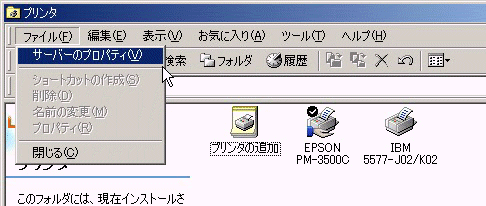

２． 表示されたプリンタのウィンドウの［ファイル］メニューから、［サーバーのプロパティ］を選択します。

　

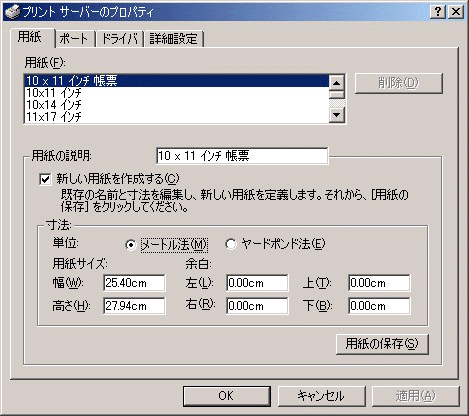

３． ［プリント　サーバーのプロパティ］が表示されます。
ここでは、新たに用紙を登録するので、「新しい用紙を作成する」のチェックマークをクリックします。

　
４． 登録する用紙の名前（ここでは「請求書」）を入力します。
また、用紙のサイズはインチで指定するので、「寸法」の［ヤードポンド法］をクリックします。

　

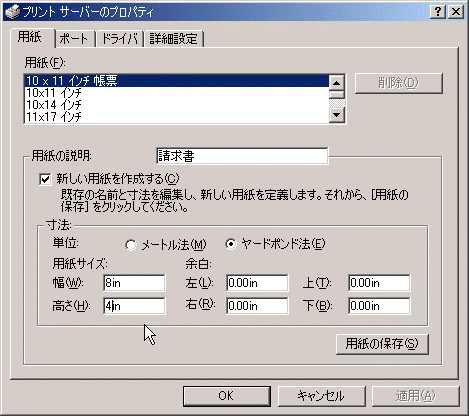

５． 用紙の横幅と縦幅を指定します。
ここでは、「幅（横幅）」を８インチ、「高さ（縦幅）」を４インチに設定します。
また、余白の上・下が「０（ゼロ）」になっていることを確認してください。

　

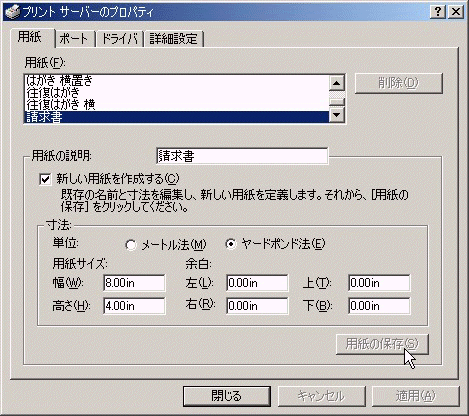

６． 寸法を設定して、右下の［用紙の保存］ボタンをクリックすると、「請求書」が登録されます。

　
７． 別の帳票用紙を登録する場合は、４〜６の操作を繰り返します。
登録を終了する場合は、［閉じる］ボタンをクリックして、［プリント　サーバーのプロパティ］を閉じます。

　

・登録した用紙をプリンタのプロパティで選択する

［プリント　サーバーのプロパティ］で登録した用紙を使って印刷を行うには、使用するドットプリンタのプロパティで、用紙の設定を行う必要があります。
ここでは、ＩＢＭ５５７７−Ｊ０２／Ｋ０２を使用する場合の設定方法について説明します。

　

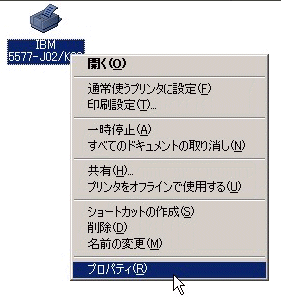

１． ［スタート］ボタンから［設定］−［プリンタ］を選択して、表示されたプリンタからＩＢＭ５５７７−Ｊ０２／Ｋ０２を選択し、マウスの右ボタンをクリックします。
そして、表示されたメニューから［プロパティ］を選択します。

　

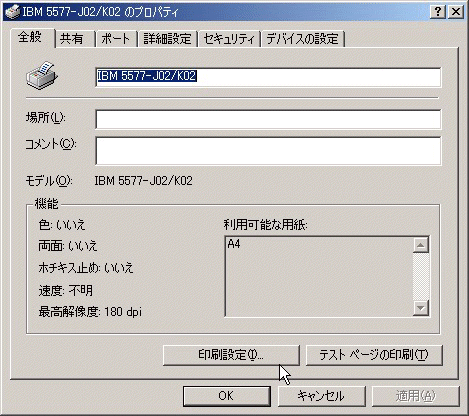

２． 表示された「ＩＢＭ５５７７−Ｊ０２／Ｋ０２のプロパティ」から［全般］のタブを選択し、［印刷設定］ボタンをクリックします。

　

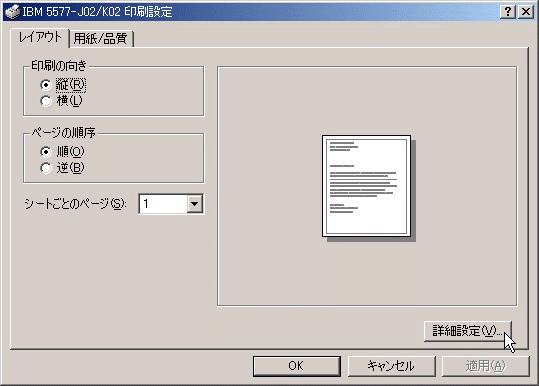

３． 「ＩＢＭ５５７７−Ｊ０２／Ｋ０２印刷設定」が表示されます。
右下の［詳細設定］ボタンをクリックします。

　

４． 「ＩＢＭ５５７７−Ｊ０２／Ｋ０２詳細オプション」が表示されます。用紙はここで選択します。
「用紙サイズ」を選択してメニューの［▼］ボタンをクリックすると、Ｗｉｎｄｏｗｓ２０００に登録されている用紙の一覧が表示されます。ここから、先ほど登録した［請求書］を選択します。

　

５． 用紙サイズ選択後、［ＯＫ］ボタンをクリックして「ＩＢＭ５５７７−Ｊ０２／Ｋ０２詳細オプション」を閉じます。
さらに、「ＩＢＭ５５７７−Ｊ０２／Ｋ０２印刷設定」の［ＯＫ］ボタンをクリックすると、「ＩＢＭ５５７７−Ｊ０２／Ｋ０２のプロパティ」に戻ります。
　

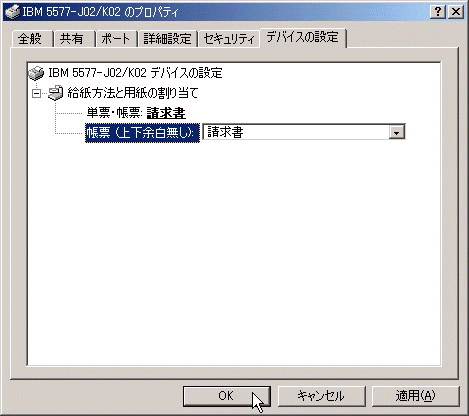

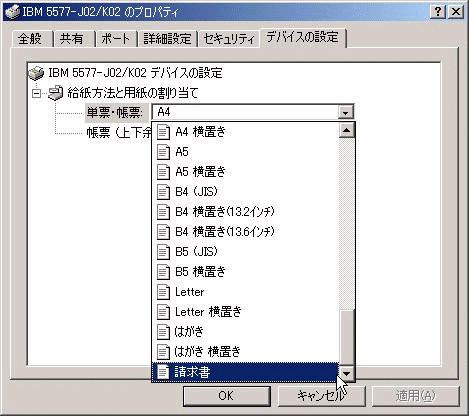

６． 「ＩＢＭ５５７７−Ｊ０２／Ｋ０２のプロパティ」から［デバイスの設定］のタブを選択します。ここでは、用紙を給紙するトレイ（トラクタ）ごとに、使用する用紙の設定をします。
「単票・帳票」を選択して、メニューの［▼］ボタンをクリックすると、「単票・帳票」で使用できる用紙の一覧が表示されます。ここから、［請求書］を選択します。

　

７． 同じようにして、「帳票（上下余白無し）」で使用する用紙として、［請求書］を選択します。
　
８． 用紙選択後、［ＯＫ］ボタンをクリックして、「ＩＢＭ５５７７−Ｊ０２／Ｋ０２のプロパティ」を閉じます。

　

９．

以上の手順で、「ＩＢＭ５５７７−Ｊ０２／Ｋ０２」で請求書（８×４インチ）の帳票用紙が使えるようになりました。

＊ ドットプリンタで他の用紙を使用する場合は、使用する用紙に合わせて「プロパティ」の設定をその都度変更してください。
＊ プリンタのプロパティの画面は、お使いのプリンタによっては、上記と異なる場合があります。
詳しくは、お使いになるプリンタの取扱説明書をご覧ください。



・ＰＬ命令で帳票用紙を選択する

Ｗｉｎｄｏｗｓ、プリンタの設定終了後、ＰＦ命令で帳票印刷を行う場合、ＰＬ命令で使用する用紙種類が「帳票」になっていることをご確認ください。

　
１． ＰＬ命令を実行して、現在の用紙種類を確認します。

ＰＬ［Ｅｎｔｅｒ］

　

２． 「５‥用紙種類」を選択し、表示されたメニューから「０‥帳票」を選択します。

５［Ｅｎｔｅｒ］０［Ｅｎｔｅｒ］

　

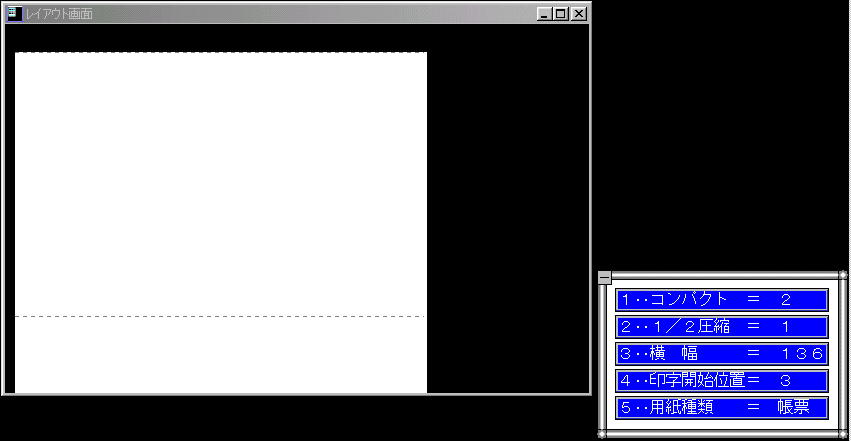

３． 「５‥用紙種類」を「０‥帳票」にすると、レイアウト画面の表示も帳票用紙に変わります。

　
４． 確認後、［Ｅｓｃ］キーでＰＬ命令を終了してください。

［Ｅｓｃ］

　
以上で用紙の設定は終了です。
この状態で８×４インチに収まるように設計したＰＦデザインページを使えば、ドットプリンタでの連続印刷が行えます。

　

・補足
＊ ＰＦ・ＰＬ命令について詳しくは、「命令辞典｣をご覧ください。

　
